Eufónia II. – Liszt Ferenc Zeneművészeti Egyetem stúdiótechnika – Wesselényi utcai épület

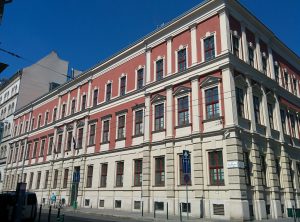

Sorozatunk második részében a W52 kódnéven futó Wesselényi utcai oktatási épületbe szállított megoldásainkról szedtünk össze néhány érdekesebb részletet a teljesség igénye nélkül. Feladatunk egy hangstúdió, egy hangutómunka-stúdió, egy Audio-vizuális referenciaterem és egy rádióstúdió kivitelezése volt. Ezeket vesszük most sorra, hogy mit érdemes tudni róluk.

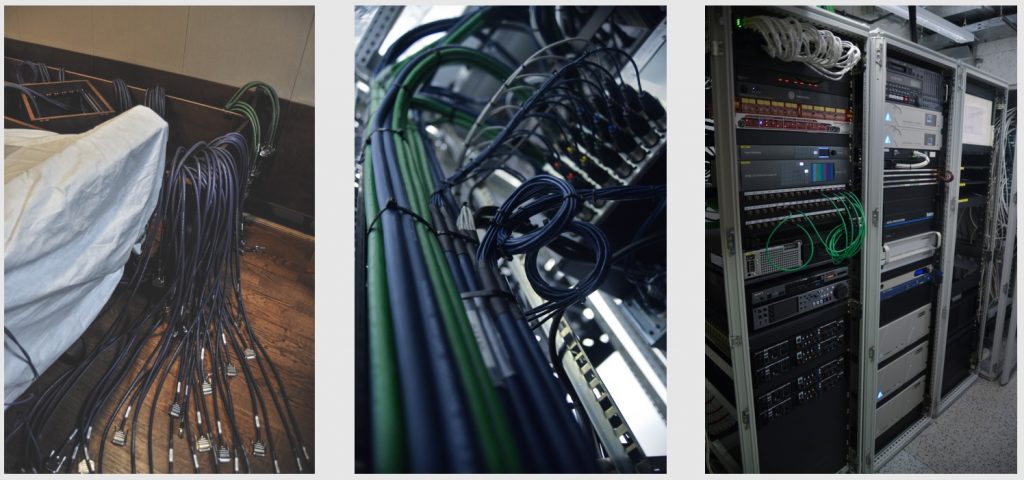

A munkálatokat 2015. szeptemberének második felében kezdtük meg a különböző audio-csoportkábelek falba való telepítésével. Minden kialakított helyiségben található analóg és digitális audio végpont is, melyek a Központi Gépterem patchtáblájában futnak össze.
Hangstúdió
A főként kamarazenei produkciók rögzítésére alkalmas stúdióhelyiségben a négy fal mindegyikén kialakítottunk egy wallboxot, melyekbe a mikrofonokat, fejhallgatókat és intercom-, vagy akár videós-eszközöket lehet ledugni. Ezek a terem elejében egy rackben futnak össze, ahol megtalálhatók az analóg keverőpult mikrofonbemeneteinek közvetlen csatlakozásai egy nagy méretű patchpanelre kifejtve.
Hangstúdió vezérlő

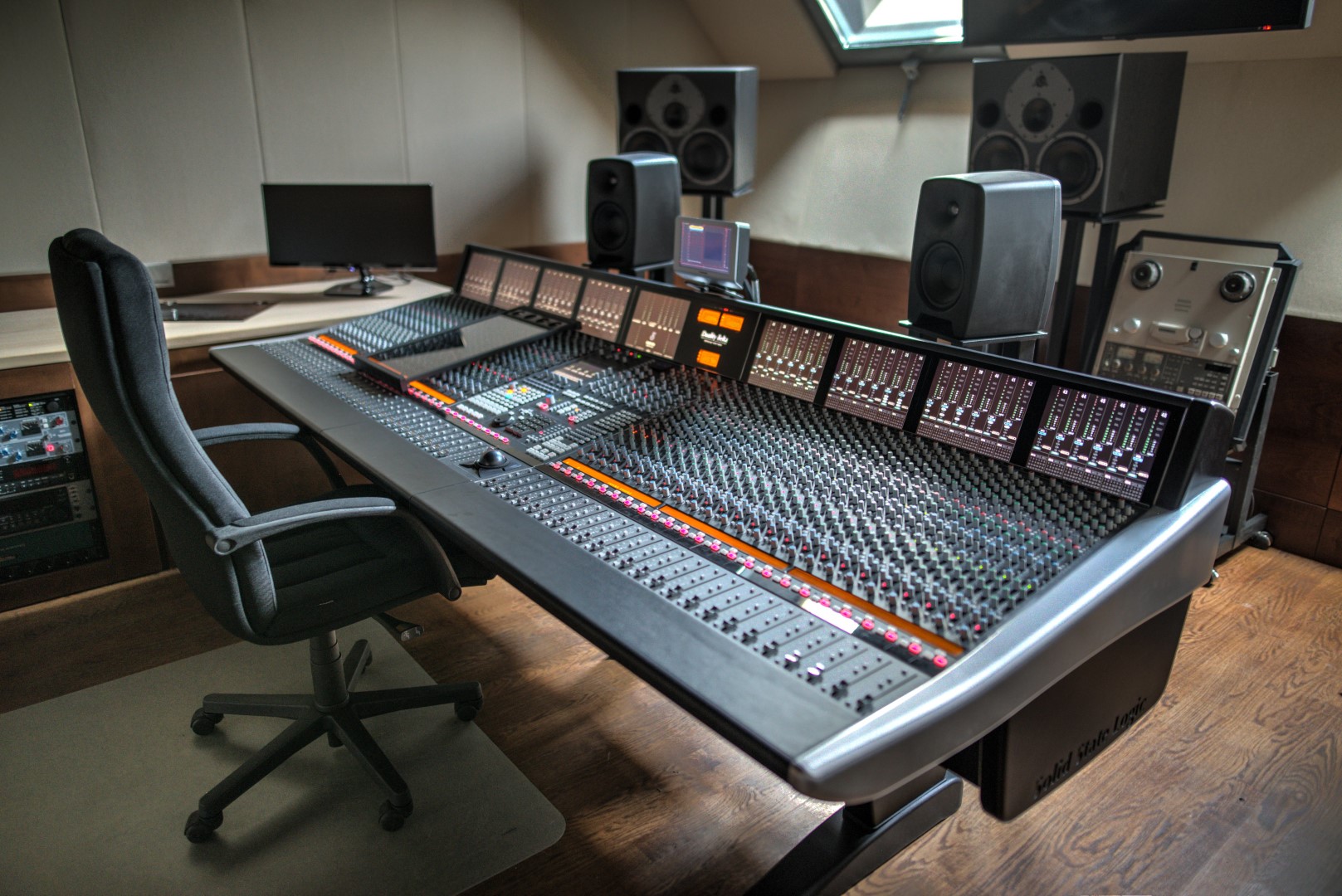

Ebben a teremben töltötte csapatunk a legtöbb időt forrasztással, ugyanis itt lett elhelyezve az SSL Duality, a 48 csatornás, in-line felépítésű analóg keverőasztal.
A stúdióasztalban 768 bantam csatlakozóból álló patchbay szolgálja ki a konzol és a különböző eszközök (DAW, különféle zengetők, mastering effektek, bejátszók, stb.) közötti összeköttetést. A rögzítés a Merging cég Pyramix 10 szoftverét futtató célhardverein történik, amivel Ravenna protokollon kommunikálnak a Merging Horus nevű I/O egységei, akár DXD/DSD mintavételezéssel.
A mid-field lehallgatást a Dynaudio által gyártott AIR széria hangfalai teszik lehetővé 5.1 rendszerben, a near-field hangfalak tekintetében egy pár Genelec M040 került beépítésre.

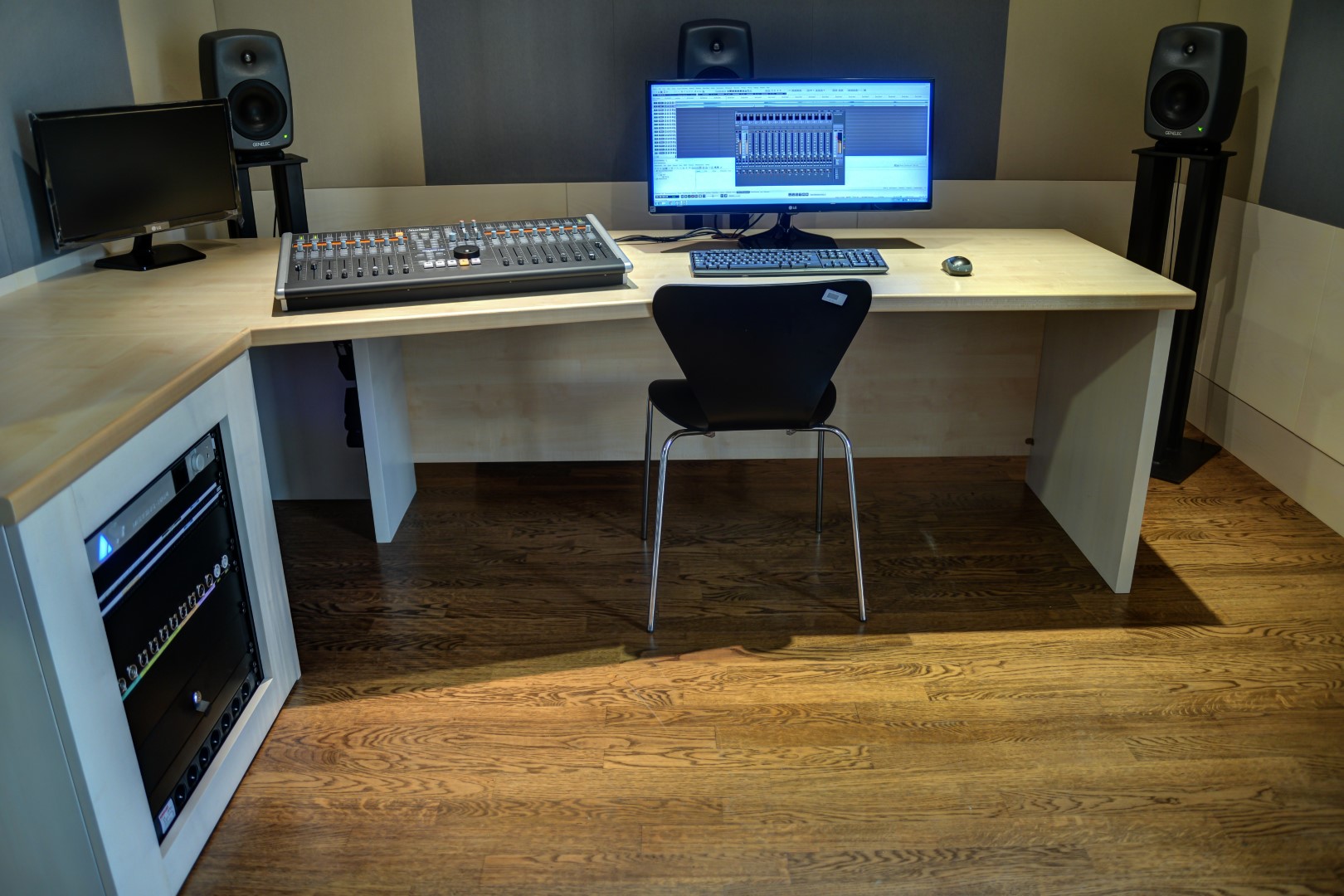

Hangutómunka stúdió
Az előző stúdióval megegyező DAW hardver üzemel itt is, melyhez egy SSL Nucleus kontroller került beépítésre. Az 5.1-es monitor öt darab Genelec 8040B kétutas hangfalból és egy Genelec 7070APM típusú szubhangsugárzóból áll.
A Merging VCube nevű videókijátszó hardvere is itt teljesít szolgálatot, ami egy Black Magic Design Studio 4K kártya segítségével, képes megnyitni, és a több sávos DAW projektekhez szinkronizálva lejátszani a videós részleg által felvett projekteket.

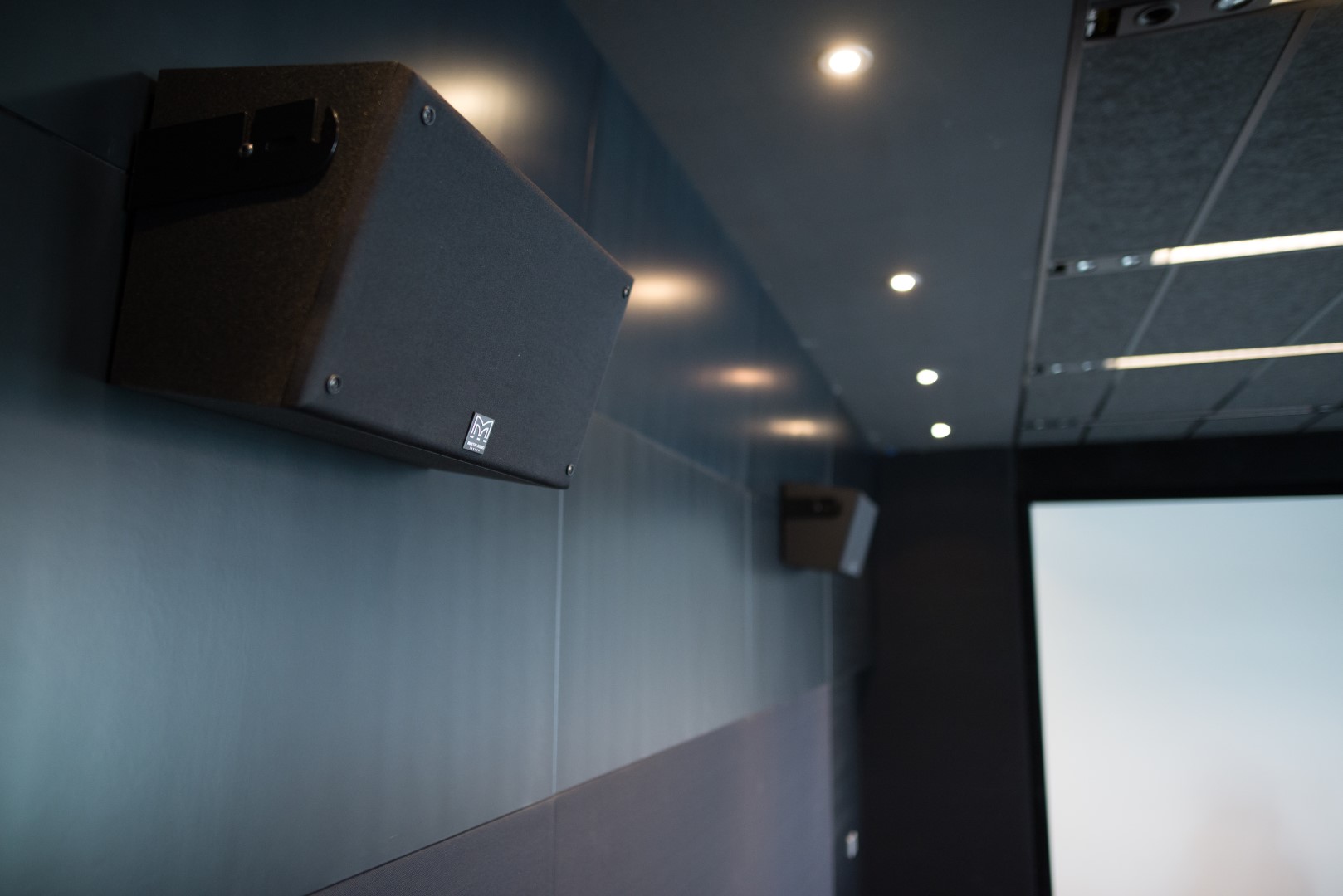

A/V Referenciaterem
Az imént említett VCube segítségével itt akár mozivásznon is meg lehet tekinteni a felvételeket, illetve a Hangutómunka stúdióban is használatos SSL Nucleus mobil kontroller segítségével ugyanúgy lehet használni a Merging Pyramix rendszert, ahogy a stúdióban. A különbség az, hogy itt egy meglehetősen nagy teljesítményű, 7.1-es elrendezésű Martin Audio mozi hangrendszerrel lehet a projekteken dolgozni.
A vászon mögé három darab (LCR), kétutas Martin Audio Screen 2 került, melyek mellett egy Screen Sub 1A sugározza a mély frekvenciákat. A surround hangzásért pedig összesen hat darab Effect 3R felel.
Rádióstúdió

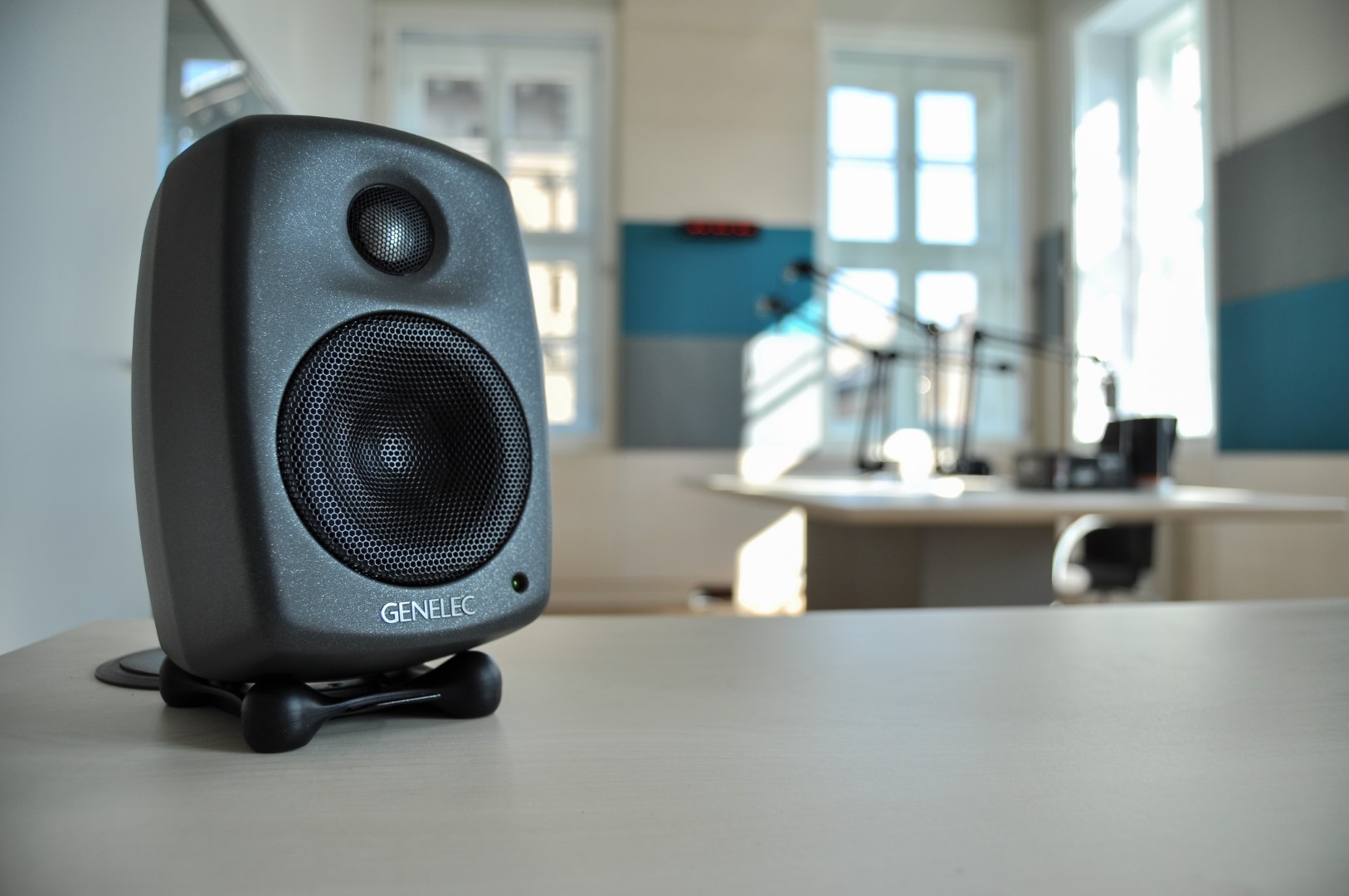

Az elsősorban online adás lebonyolítására optimalizált rádióstúdióban négy mikrofon fut be, egy EELA D3 típusú digitális broadcast keverőasztalba. Az adáslebonyolítás automatizálásáért a Spacial Audio cég SAM Broadcaster nevű szoftvere felel. Monitorozásra itt egy pár Genelec 8010A-t telepítettünk.
Mobil felvevő egység
A hordozható, egyedileg gyárott rackben Alpha-link MADI SX konverterek és VHD Pre előfokok teljesítenek szolgálatot. A MADI formátumot egy DirectOut XBOX.UMA segítségével lehet USB kapcsolaton keresztül egy natív Pyramixot futtató laptop segítségével rögzíteni, esetleg hozzákapcsolni az Liszt Ferenc téri épület optikai hálózatához. Ezt aztán a központi digitális audio-mátrixal lehetőségünk nyílik az épület bármely pontjára eljuttatni, de erről majd a következő fejezetben szólunk részletesebben.
